1280x1024/640x512 tīkls un digitālais dubultās izvades SWIR kameras modulis
Specifikācija
Veidot | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Sensors | Attēla sensors | 1/2 ″ Sony Ingaas Global Shutter Swir sensors IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir sensors IMX991 |
| Efektīvi pikseļi | Apm. 1,34MP | Apm. 0,34MP | |
| Pikseļa izmērs | 5μm | ||
Objektīvs | Atbildes viļņa garums | 1000 ~ 1700nm | |
| ICR | Atbalsta 2 režīmi: plaša josla: 1000 ~ 1700nmnarrow Band: 1450 ~ 1700nm | ||
| Fokusa attālums | 17mm ~ 510mm, 30x optiskā tālummaiņa | ||
| Atvere | F2.8 ~ f5.5 | ||
| Skata lauks | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Cieša fokusa attālums | 1m ~ 10m (plats ~ tele) | ||
| Tāla ātrums | Apm. 7s (optiski plats ~ tele) | ||
Video | Saspiešana | H.265/H.264/H.264H/MJPEG | |
| Izšķirtspēja | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Video bitu pārraide | 32 kbps ~ 16Mbps | ||
| Audio | AAC / MP2L2 | ||
| LVD video | 25/30/50/60fps@2mp (1920 × 1080) | ||
Tīkls | Uzglabāšana | TF karte (256 GB), FTP, NAS | |
| Tīkla protokols | ONVIF, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multiraides | Atbalstīt | ||
| Programmaparatūras jaunināšana (LVD) | Tikai var uzlabot programmaparatūru, izmantojot tīkla portu | ||
| Vispārīgi pasākumi | Kustība, viltošana, SD karte, tīkls | ||
| IVS | Tripwire, krustenisko žogu noteikšana, ielaušanās, pamests objekts, ātra kustība, autostāvvietu noteikšana, pūļa apkopošanas novērtēšana, trūkstošais objekts, loitering noteikšana. | ||
| Trokšņa samazināšana | 2d/3d | ||
| Ekspozīcijas režīms | Manuāla, auto, diafragmas prioritāte, slēģa prioritāte | ||
| Ekspozīcijas kompensācija | Atbalstīt | ||
| Slēdža ātrums | 1/1 ~ 1/30000S | ||
| Fokusa režīms | Auto/manuāla/daļēji automātiska | ||
| Elektroniskā defoga | Atbalstīt | ||
| Karstuma migla samazināšana | Atbalstīt | ||
| Uzsist | Atbalstīt | ||
| EIS | Atbalstīt | ||
| Digitālā tālummaiņa | 16x | ||
| Ārējā kontrole | Ttl | ||
| Saskarne | 4pin Ethernet ports, 6pin seriālais un barošanas ports, 5pin audio ports.30pin LVD | ||
| Komunikācijas protokols | Sony Visca, Pleco D/P | ||
| Darbības apstākļi | - 30 ~+60 ° C/20%~ 80%RH | ||
| Uzglabāšanas apstākļi | - 40 ~+70 ° C/20%~ 95%RH | ||
| Barošanas avots | DC 12V | ||
| Enerģijas patēriņš (TBD) | AVG: 6W; Makss: 11w | ||

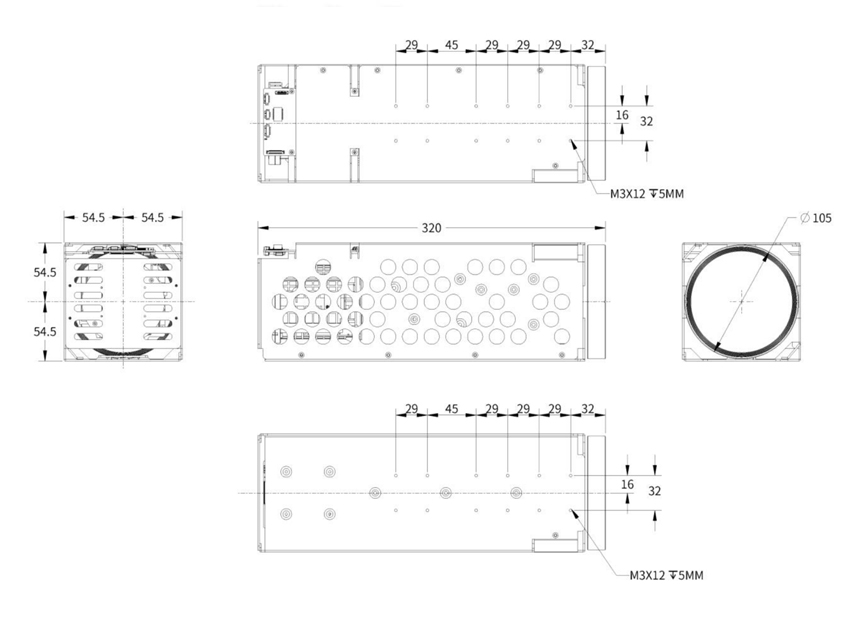

| Izmēri (l*w*h) | Apm. 320 mm*109mm*109mm | ||
| Svars | 3,1 kg | ||
Tīkla saskarne
| Ierakstīt | Tapas numurs | Tapa nosaukums | Apraksts |
| J2_4pin Ethernet interfeiss | 1 | ETHRX - | Adaptīvais Ethernet ports, interneta RX - |
| 2 | ETHRX+ | Adaptīvais Ethernet ports, interneta RX+ | |
| 3 | ETHTX - | Adaptīvais Ethernet ports, interneta TX - | |
| 4 | ETHTX+ | Adaptīvais Ethernet ports, interneta TX+ | |
| J3_6pin Power & UART interfeiss | 1 | Dc_in | DC12V |
| 2 | Gnd | Gnd | |
| 3 | Rxd1 | TTL līmenis 3.3 V, PELCO protokols | |
| 4 | Txd1 | TTL līmenis 3.3 V, PELCO protokols | |
| 5 | Rxd0 | TTL līmenis 3.3 V, VISCA protokols | |
| 6 | Txd0 | TTL līmenis 3.3 V, VISCA protokols | |
| J1_5pin audio interfeiss | 1 | Audio_out | Audio Out (līnija ārā) |
| 2 | Gnd | Gnd | |
| 3 | Audio_in | Audio in (līnija iekšā) | |
| 4 | Gnd | Gnd | |
| 5 | NC | NC |
LVDS interfeiss
| Osta | Skaitlis | Tapa nosaukums | Apraksts |
| J4_30pin LVDS interfeiss (līdzīgi kā Sony 30pin digitālais interfeiss) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | Gnd | Gnd | |
| 10 | Gnd | ||
| 11 | Gnd | ||
| 12 | Gnd | ||
| 13 | DC | Līdzstrāvas izvade (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | TTL līmenis 3.3V, VISCA protokols, tas pats TXD0 J3_6pin portā. Bet nevar savienoties vienlaikus. | |
| 19 | Uart1_rx | TTL līmenis 3.3V, VISCA protokols, tas pats RXD0 J3_6pin portā. Bet nevar savienoties vienlaikus. | |
| 20 | Gnd | Gnd | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
