1280x1024 termiskās tīkla kameras modulis ar 55 mm (35 mm) fiksētu objektīvu
|
Modelis |
SG-TCM12N2-55 |
SG-TCM12N2-35 |
|
|
Sensors |
Attēla sensors |
Nedzesēts VOx mikrobolometrs |
|
|
Izšķirtspēja |
1280 × 1024 |
||
|
Kadru ātrums |
50 Hz |
||
|
Pixel Pitch |
12 μm |
||
|
Spektra diapazons |
8 ~ 14 μm |
||
|
NETD |
≤35mK@25°C, F#1,0 |
||
|
Objektīvs |
Pārklājums |
DLC |
|
|
Fokusa attālums |
55 mm |
35 mm |
|
|
Fokuss |
Rokasgrāmata |
Rokasgrāmata |
|
|
Digitālā tālummaiņa |
8x |
8x |
|
|
F Vērtība |
F1.0 |
F1.0 |
|
|
FOV |
15,90° × 12,75° |
24,75° × 19,91° |
|
|
Video |
Saspiešana |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Audio saspiešana |
AAC / MP2L2 |
||
|
Momentuzņēmums |
JPEG |
||
|
Izšķirtspēja |
Galvenā straume: 50 kadri sekundē (1280 × 1024, 1280 × 720, 704 × 576, 704 × 480) |
||
|
Video bitu pārraides ātrums |
4kbps ~ 40Mbps |
||
|
Tīkls |
Tīkla protokols |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, HTTP API, SDK, GB28181 |
||
|
Tīkla drošība |
Lietotāja autentifikācija, IP/MAC filtrēšana, HTTPS šifrēšana, IEEE 802.1X tīkla piekļuves kontrole |
||
|
Web pārlūkprogramma |
IE, Edge, Firefox, Chrome |
||
|
Lietotājs |
Līdz 20 lietotājiem, 2 līmeņi: administrators, lietotājs |
||
|
Uzglabāšana |
Micro SD/SDHC/SDXC karte (līdz 1TB) malu krātuve, FTP, NAS |
||
|
Multiraide |
Atbalsts |
||
|
Intelekts |
Perimetra aizsardzība |
Tripwire, šķērsžoga noteikšana, ielaušanās |
|
|
Uzvedības analīze |
Pamests objekts, Objekta noņemšana, Ātra kustība, Pūļa noteikšana, Lotering noteikšana, Stāvvietas noteikšana |
||
|
Pasākumi |
Kustības noteikšana, video oklūzija, ainas maiņa, audio noteikšana, tīkls atvienots, IP konflikts, nelegāla piekļuve, krātuves anomālija |
||
|
Ugunsgrēka atklāšana |
Atbalsts |
||
|
Interfeiss |
Ethernet |
4PIN Ethernet ports, 10 M/100 M pašpielāgošanās |
|
|
Signalizācija Ieeja/Izeja |
1/1 |
||
|
Audio ieeja/izeja |
1/1 |
||
|
Vadības interfeiss |
1x TTL 3,3 V (VISCA protokols), 1x RS485 (Pelco protokols) (TTL 3,3 V pēc izvēles) |
||
|
Video izvade |
Tīkls |
||
|
Pseido krāsa |
Balts karsts, melns karsts, kodolsintēze, dzelzs sarkans utt. 20 iespējas |
||
|
FFC režīms |
Automātiski / Manuāli |
||
|
Attēla iestatīšana |
Spilgtums, kontrasts, asums un īslaicīga trokšņu samazināšana |
||
|
EIS |
Atbalsts |
||
|
OSD |
Atbalsts |
||
|
Apgriezt |
Atbalsts |
||
|
Spogulis |
Atbalsts |
||
|
Barošanas avots |
DC 12V, 1A |
||
|
Enerģijas patēriņš |
≤3,8 W |
||
|
Darbības nosacījumi |
-30°C~+60°C/20% līdz 80%RH |
||
|
Uzglabāšanas apstākļi |
-40°C~+70°C/20% līdz 95%RH |
||
|
1. objektīva aizsardzības līmenis |
IP67 |
||
|

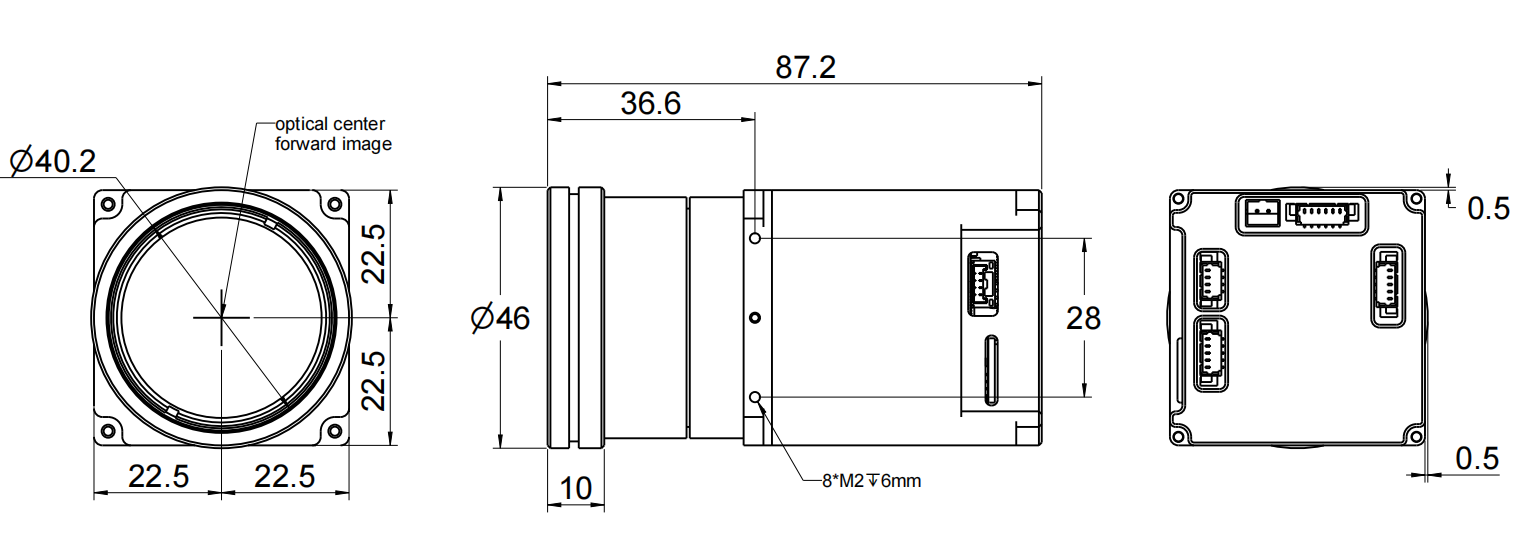

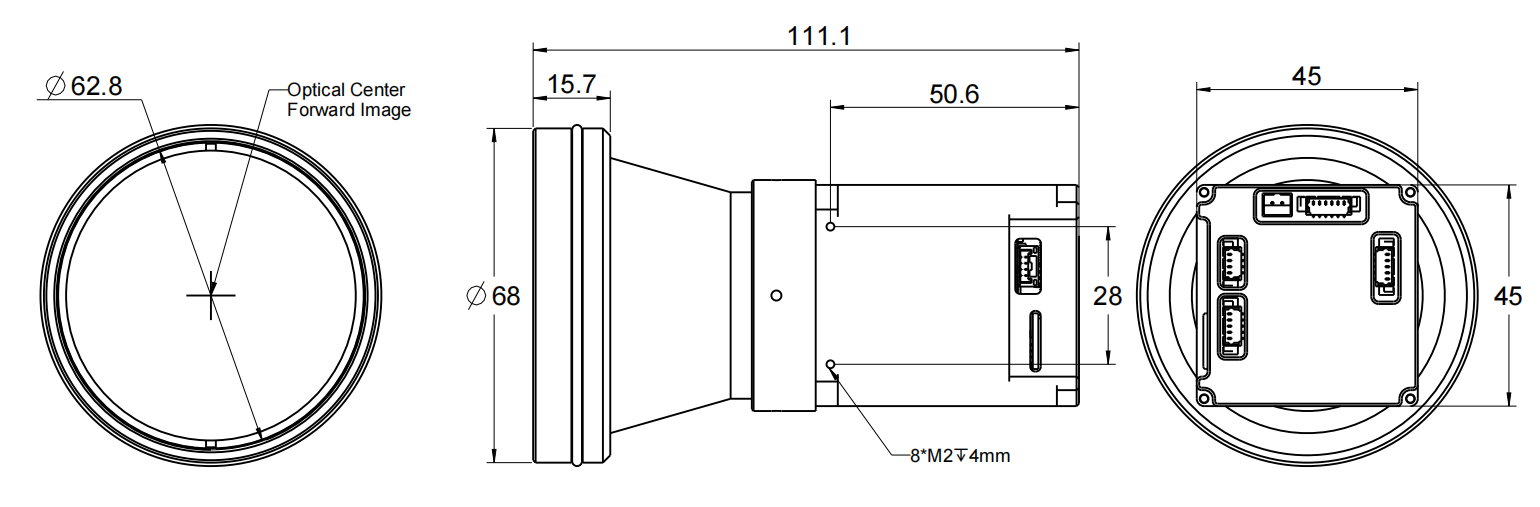

Izmēri (L*P*A) |
Φ68 * 111,1 mm |
87,2*46*46mm |
|
|
Svars |
Apm. 430 g |
Apm. 224g |
|
DRI attālums
Mērķis: cilvēka izmērs ir 1,8 m × 0,5 m (kritiskais izmērs ir 0,75 m), transportlīdzekļa izmērs ir 1,4 m × 4,0 m (kritiskais izmērs ir 2,3 m); Ugunsgrēka izmērs ir 0,13 m × 0,13 m (kritiskais izmērs ir 0,13 m).
Mērķa noteikšanas, atpazīšanas un identifikācijas attālumi tiek aprēķināti saskaņā ar Džonsona kritērijiem.
Ieteicamie noteikšanas, atpazīšanas un identifikācijas attālumi ir šādi:
|
Objektīvs |
Dutt |
Ratpazīt |
Identify |
||||||
|
Transportlīdzeklis |
Cilvēks |
Ugunsgrēks |
Transportlīdzeklis |
Cilvēks |
Ugunsgrēks |
Transportlīdzeklis |
Cilvēks |
Ugunsgrēks |
|
|
35 mm |
4472 m (14672 pēdas) |
1458 m (4783 pēdas) |
253 m (830 pēdas) |
1118 m (3668 pēdas) |
365 metri (1198 pēdas) |
63 m (207 pēdas) |
559 m (1834 pēdas) |
182 metri (597 pēdas) |
32 m (105 pēdas) |
|
55 mm |
7028 m (23058 pēdas) |
2292 metri (7520 pēdas) |
397 m (1302 pēdas) |
1757 m (5764 pēdas) |
573 metri (1880 pēdas) |
99 m (325 pēdas) |
878 metri (2281 pēda) |
286 m (938 pēdas) |
50 m (164 pēdas) |
