12um 640x512 USB izejas kompakts lieluma termiskais modulis
|
Modeļa numurs |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Termiskais modulis |
||||
|
Attēla sensors |
Vox atdzesēti fokālās plaknes bloki |
|||
|
Maks. Izšķirtspēja |
640 × 512 |
|||
|
Kadru ātrums |
Pielāgojams, 6Hz līdz 30Hz |
|||
|
Pikseļu intervāls |
12μm |
|||
|
Atbildes viļņu josla |
8 μm līdz 14μm |
|||
|
Tīkls |
≤ 40 mk (@ 25 ° C), F# = 1,0 |
|||
|
Objektīvs (fokusa attālums) |
9,1 mm |
15 mm |
19 mm |
25 mm |
|
F numurs |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1,3 Mrad |
0,8 Mrad |
0,6MRAD |
0,48MRAD |
|
Skata lauks (h × v) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Min. Fokusēšanas attālums |
2m |
5m |
7m |
8m |
|
Temperatūras noteikšana |
||||
|
Temperatūras diapazons |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C |
|||
|
Temperatūras precizitāte |
Maksimālais (± 2 ° C, ± 2%) apkārtējā temperatūrā 25 ° C un objekta temperatūra virs 0 ° C |
|||
|
Temperatūras attālums (Balstoties uz 0,65 × 0,65 m) |
10m (vistālākais) |
15m (vistālākais) |
20m (vistālākais) |
25 m (vistālākais) |
|
Termogrāfijas noteikums |
3 Temperatūras mērīšanas noteikumu veidi, 21 noteikums (10 punkti, 10 reģioni un 1 līnija) |
|||
|
Datu izvade |
16 bite temperatūras dati |
|||
|
Attēla displejs |
||||
|
Kontrasta pielāgošana |
Jā |
|||
|
Spilgtuma pielāgošana |
Jā |
|||
|
Paletes |
15 paletes ar krāsu regulējamu, noklusējuma baltu karstu |
|||
|
FFC (plakanā lauka korekcijas) režīms |
Automātiska, manuāla, ārēja korekcija |
|||
|
Dde |
Jā |
|||
|
Ģenerāldirektors |
||||
|
Aparatūras saskarne |
USB2.0 FPC |
|||
|
Spēks |
DC 5V ± 5% |
|||
|
Enerģijas patēriņš |
≤0,55w |
≤0,55w |
≤0,55w |
≤0,65w |
|
Vibrācija un šoks |
Vibrācija: sinusoidāla vibrācija, 20 m/s ², 3 - ass Trieciens: puse sinuso viļņu, 30 g/11 ms, 3 - ass 6 - ceļš |
|||
|

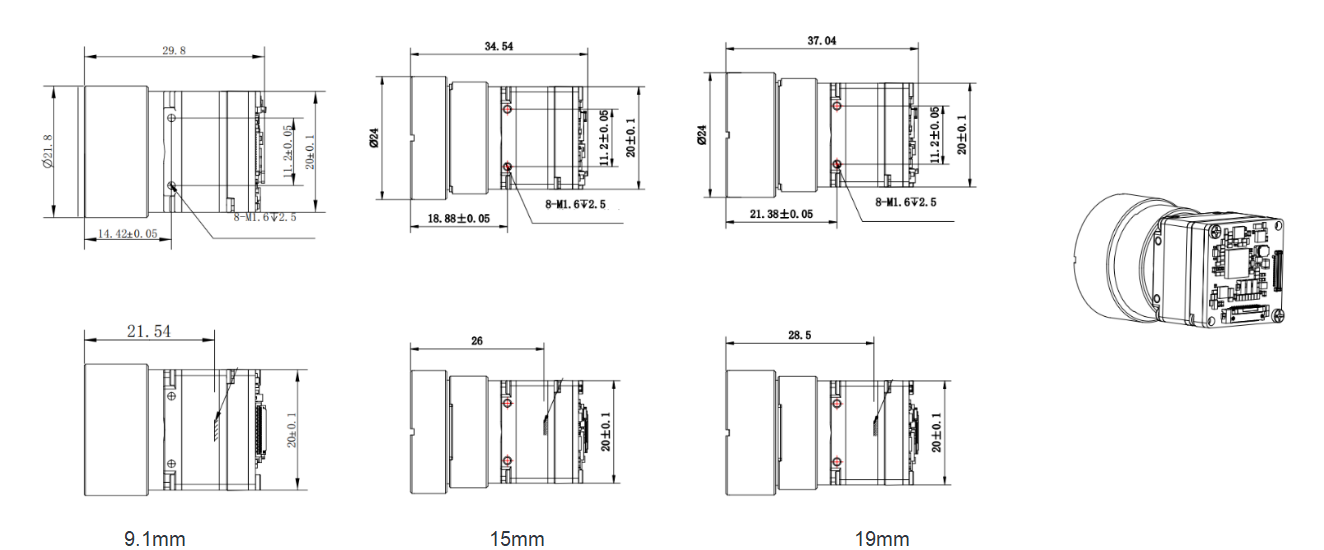

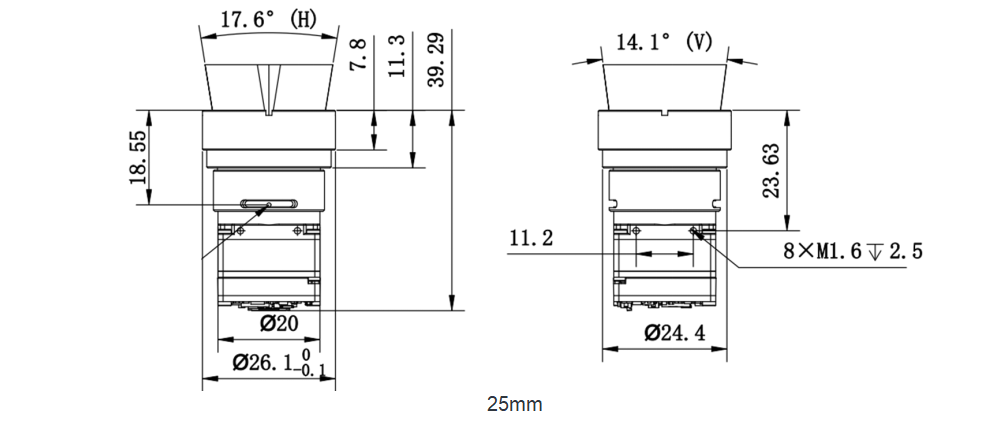

Dimensija (mm) |
29.8*20*20mm |
34,54*20*20mm |
37.04*20*20mm |
39.29*20*20mm |
|
Svars |
≤22G |
≤28g |
≤32G |
≤33g |
|
Darba temperatūra |
- 40 ° C ~ 70 ° C |
|||
