12um 384x288 USB izejas kompaktā izmēra termiskais modulis

Modeļa numurs

SG - HTM03U2 - T9

SG - HTM03U2 - T15

Termiskais modulis

Attēla sensors

Vox atdzesēti fokālās plaknes bloki

Maks. Izšķirtspēja

384 × 288

Kadru ātrums

Pielāgojams, 6Hz līdz 50Hz

Pikseļu intervāls

12μm

Atbildes viļņu josla

8 μm līdz 14μm

Tīkls

≤ 40 mk (@ 25 ° C), F# = 1,0

Objektīvs (fokusa attālums)

9,7 mm

15,4 mm

F numurs

F1.0

F1.0

Ifov

1,2 mrad

0,8 mrad

Skata lauks (h × v)

26,46 ° × 19,81 °

17 ° × 12,8 °

Min. Fokusēšanas attālums

2m

5m

Temperatūras noteikšana

Temperatūras diapazons

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C

Temperatūras precizitāte

Maksimālais (± 2 ° C, ± 2%) apkārtējā temperatūrā 25 ° C un objekta temperatūra virs 0 ° C

Temperatūras attālums

(Balstoties uz 0,65 × 0,65 m)

10m (vistālākais)

15m (vistālākais)

Termogrāfijas noteikums

3 Temperatūras mērīšanas noteikumu veidi, 21 noteikums (10 punkti, 10 reģioni un 1 līnija)

Datu izvade

16 bite temperatūras dati

Attēla displejs

Kontrasta pielāgošana

Jā

Spilgtuma pielāgošana

Jā

Paletes

15 paletes ar krāsu regulējamu, noklusējuma baltu karstu

FFC (plakanā lauka korekcijas) režīms

Automātiska, manuāla, ārēja korekcija

Dde

Jā

Ģenerāldirektors

Aparatūras saskarne

USB2.0 FPC

Spēks

DC 5V ± 5%

Enerģijas patēriņš

≤0,55w

Vibrācija un šoks

Vibrācija: sinusoidāla vibrācija, 20 m/s ², 3 - ass

Trieciens: puse sinuso viļņu, 30 g/11 ms, 3 - ass 6 - ceļš

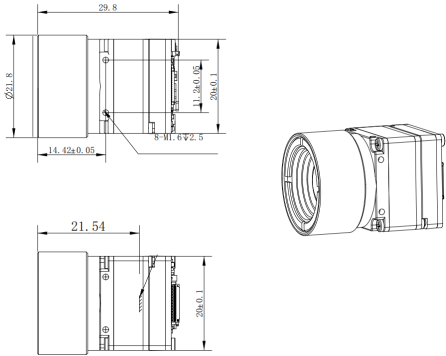

Dimensija

29,8 mm*20mm*20mm

29,8 mm*20mm*20mm

Svars

≤22G

≤22G

Darba temperatūra

- 40 ° C ~ 70 ° C
